Преимущества дробилок DC.
- весьма низкая масса, сокращающая расходы по установке дробилки,
- кинематический механизм со сложным качанием, позволяющий достичь высокой производительности и лучшей подачи крупных кусков в дробильное пространство,
- упрощенная конструкция, сокращающая эксплуатационные расходы,
- техническое решение, минимизирующее требования к обслуживанию и уходу при обеспечении высокого уровня безопасности труда,
- широкие возможности применения – от дробления карьерного камня и до переработки бетона и утилизации кирпичной кладки,
- высокое качество = высокая экономичность производства.
| Тип |
Входное отверстие
длина*ширина
мм
|
Размер куска исходного материала
мм
|
Выходная щель
мм
|
Мощность
кВт
|
Производительность
тонн/час
|
Обороты
об/мин маховика
|
Вес
кг
|
| DCD 540*400R |
300*400 |
|
10-60 |
30 |
5-6 (при зазоре 12мм) |
|
4 265 |
| DCD 500*400 |
300*400 |
|
32-80 |
30 |
5-50 |
|
4 225 |
| DCD 50*40 |
500*400 |
340 |
30-80 |
30 |
15-42 |
|
3600 |
| DC 75*50 |
750*500 |
425 |
20-80 |
45 |
25-93 |
295 |
7100 |
| DC 95*70 |
950*700 |
600 |
50-165 |
90-110 |
80-320 |
270 |
13800 |
| DC 115*85 |
1150*850 |
725 |
80-250 |
90-132 |
110-480 |
250 |
29000 |
| DC 130*105 |
1300*1050 |
900 |
120-260 |
132-160 |
190-610 |
220 |
45000 |

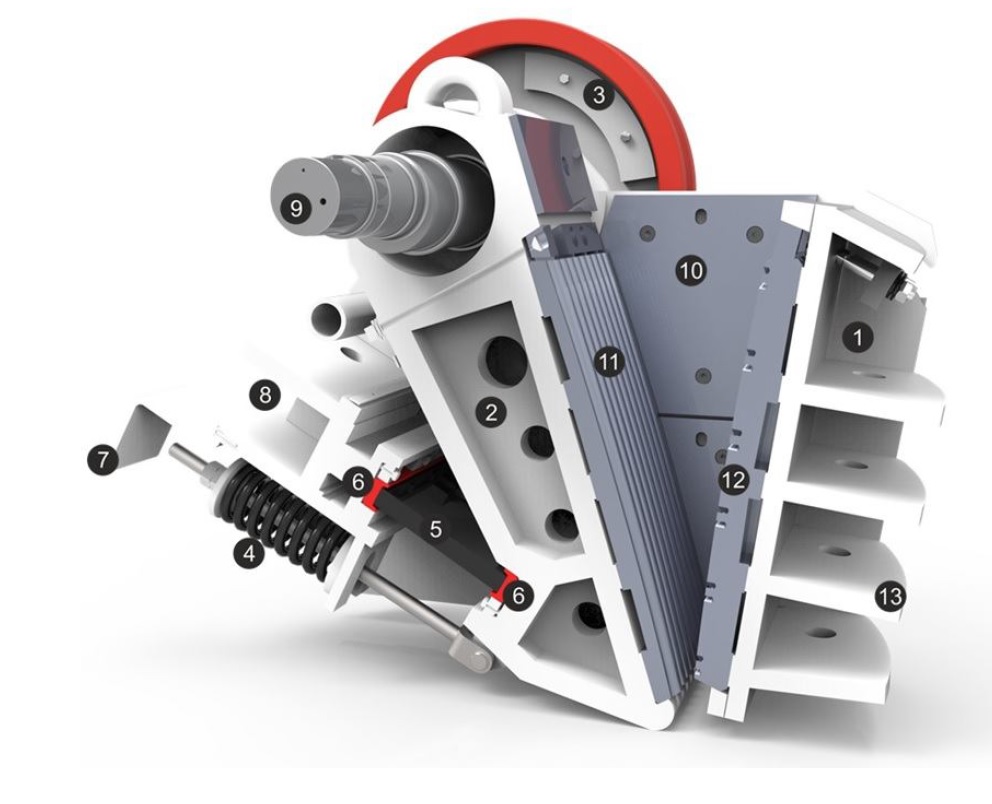

Общие конструктивные характеристики.
1. Основная рама
2. Маятник
3. Маховик
4. Пружина
5. Распорная плита
6. Гнездо
7. Защитная крышка
8. Задний торец
9. Эксцентриковый вал
10. Боковая броня
11. Подвижная щека
12. Неподвижная щека
13. Передний торец
Производительность.
|
Ширина разгрузочной щели (мм)
|
Модель дробилки
|
|
DC 75*50
DC 75*50t
|
DC 95*70
|
DC 105*80
DC 105*80S
|
DC 110*70R
|
DC 115*85
DC 115*85S
|
DC 130*105
DC 130*105S
|
|
Метрические тонны в час (т/ч)
|
|
10
|
|
|
|
|
|
|
|
20
|
25-45
|
|
|
|
|
|
|
30
|
35-55
|
|
|
|
|
|
|
40
|
45-65
|
|
|
|
|
|
|
50
|
55-75
|
80-120
|
|
|
|
|
|
75
|
65-90
|
105-170
|
140-190
|
130-185
|
160-205
|
|
|
100
|
|
135-215
|
185-250
|
160-250
|
200-260
|
|
|
125
|
|
160-255
|
220-300
|
195-310
|
250-335
|
265-365
|
|
150
|
|
190-300
|
270-370
|
230-370
|
300-400
|
360-470
|
|
175
|
|
|
300-400
|
265-410
|
360-475
|
410-535
|
|
200
|
|
|
|
|
415-545
|
460-600
|
|
225
|
|
|
|
|
455-600
|
510-660
|
|
250
|
|
|
|
|
480-640
|
565-720
|
|
275
|
|
|
|
|
|
615-780
|
|
300
|
|
|
|
|
|
|
Приведенную производительность дробилок в таблице необходимо понимать, как информационную. Она относятся к результатам дробления сухого гранита насыпного веса примерно 1600 кг/м3 , который подается плавно в дробилку. Более низкие цифры по производительности относятся к дроблению такого материала, у которого были заранее из подачи отсортированы куски размера меньше, чем размер дробильного зазора дробилки.

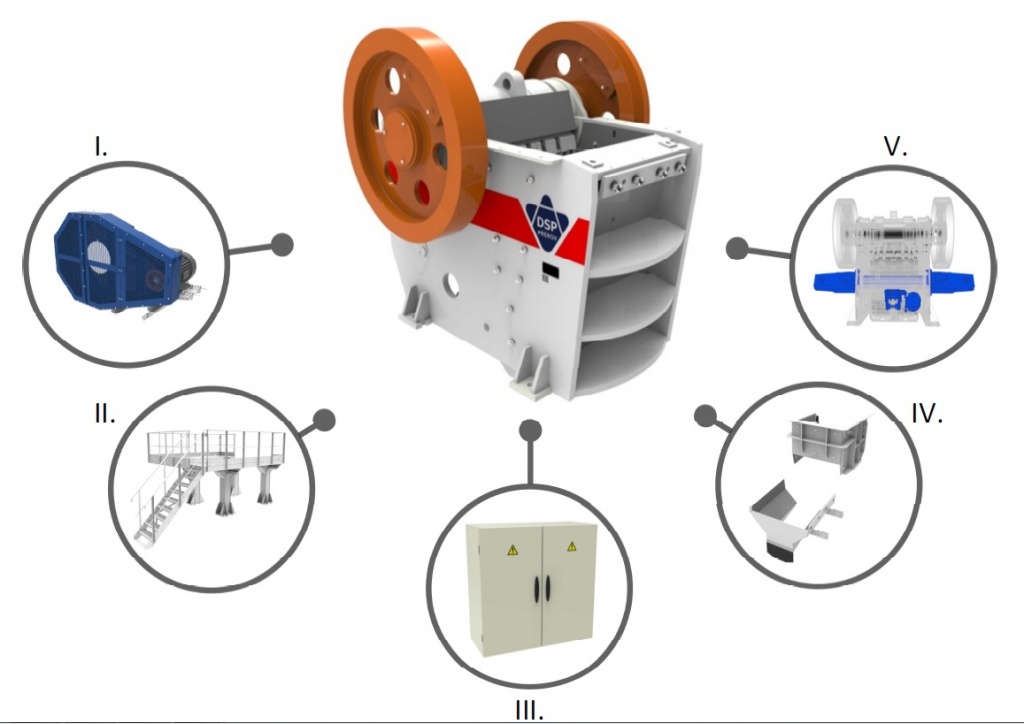

Оснастка щековой дробилки DC.
1. Привод, вкл. электродвигатель, ременный шкив, клинчатые ремни, натяжные болты и кожух привода, установленный на корпусе дробилке.
2. Несущая металлоконструкция.
3. Автоматическая смазка подшипников.
4. Течки в/из дробилки.
5. Гидравлическая регулировка зазора.

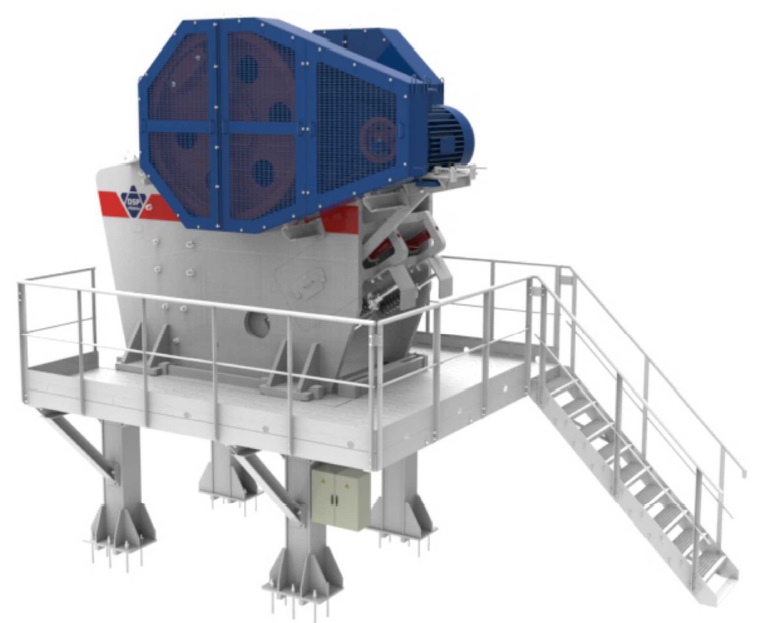

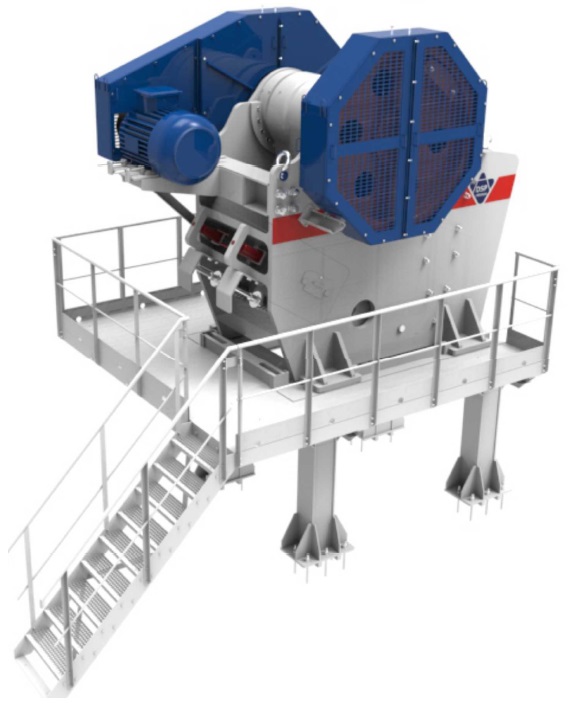

Узел щековой дробилки укомплектованный опорной конструкцией и площадками
