Применение:
- вторая и третья стадии дробления;
- дробление прочных или абразивных пород с прочностью на сжатие по 400 MPa, как например граниты, гнейсы, диориты, базальты, андензиты, кварц, известняк и руда;
- процесс дробления конусными дробилками характерен выпуском пониженной доли мелких или пылевидных фракций в конечной продукции и хорошей кубовидностью продукта;
- удлиненный срок службы броней.
Преимущества дробилок HCС:
- надежная массивная конструкция для повышенных нагрузок;
- напайка свинцовой композиции (баббита) на поверхность цилиндрической и эксцентрической втулки (сталь);
- автоматическая смазка;
- автоматический режим работы– автоматическая система управления и контроля (пульт оператора и программа на русском языке);
- фиксирование дробильного конуса (НСС 7, НСС 9, HCC 12, HCC 16) и кожуха (НСС7, НСС 9) только с помощью конусных площадей (метал в метал) – без заливки бетоном;
- футеровка загрузочной и выгрузочной части, консолей станины и корпуса дробилки (Hardox 20, 30мм);
- вариабельная установка эксцентрика (3 разных позиции);
- равномерный износ дробильных броней во время эксплуатации.
Преимущества дробилок HCU:
- увеличение производительности и степени измельчения продукта дробилки;
- увеличение механической прочности дробилки;
- одна конструкция корпуса дробилки, как для вторичной, так третичной стадии дробления (применение одной машины для вторичного, либо третичного дробления);
- установка дробильных броней (кожуха и конуса) прямо на металл – не надо заливки;
- понижение высоты дробилки.
Тип
|
Максимальный кусок на входе
|
Выходная щель
|
Мощность
|
Произ-ть
|
Вес
|
мм
|
мм
|
кВт
|
тонн/час
|
кг
|
HCC 7/35
|
35
|
4 - 20
|
55 – 90
|
30 – 90
|
4300
|
HCC 7/65
|
65
|
5 – 25
|
35 – 115
|
HCC 7/90
|
90
|
9 – 25
|
40 – 125
|
HCC 7/160
|
160
|
20 - 35
|
70 – 170
|
5100
|
HCC 9/65
|
65
|
8 – 30
|
110 – 132
|
55 – 160
|
8200
|
HCC 9/80
|
80
|
10 – 30
|
70 – 170
|
HCC 9/125
|
125
|
15 – 35
|
75 – 210
|
HCC 9/220
|
220
|
25 – 50
|
140 – 300
|
9100
|
HCC 12/65
|
65
|
9 – 25
|
132 – 200
|
110 – 225
|
17900
|
HCС12/95
|
95
|
11 – 35
|
160 – 340
|
HCC12/155
|
155
|
16 – 45
|
190 – 375
|
HCC12/340
|
340
|
30 – 63
|
275 – 510
|
21100
|
HCC 16/85
|
85
|
10 – 30
|
250 – 315
|
150 – 390
|
40600
|
HCC16/140
|
140
|
15 – 35
|
165 – 420
|
HCC16/200
|
200
|
22 – 45
|
220 – 500
|
HCC16/440
|
440
|
35 – 65
|
325 - 620
|
43300
|

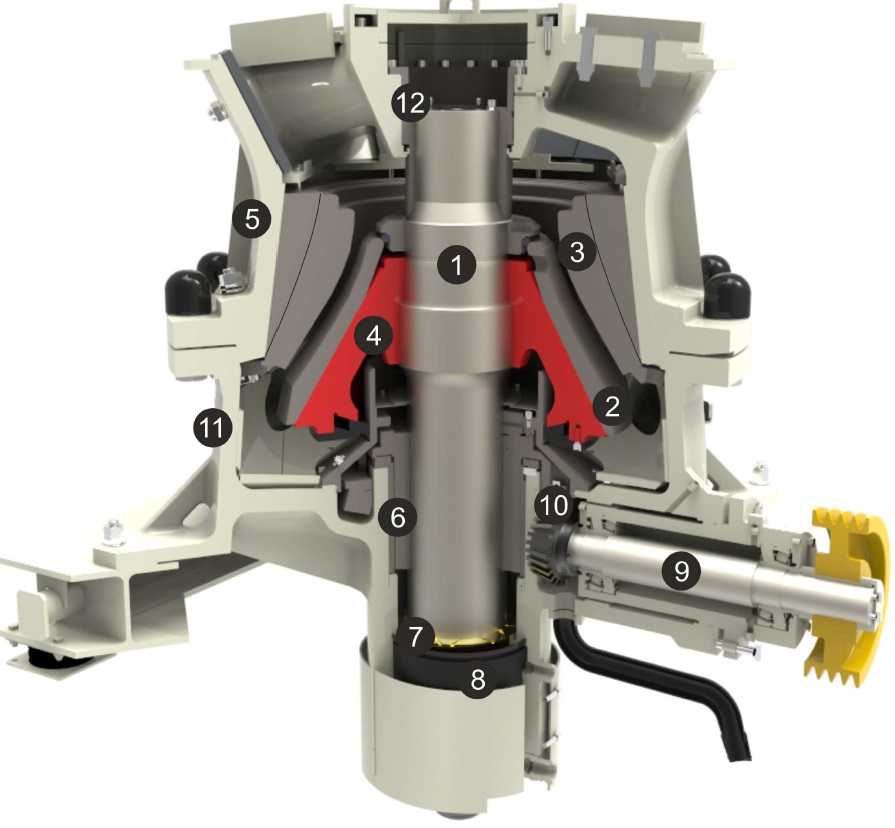

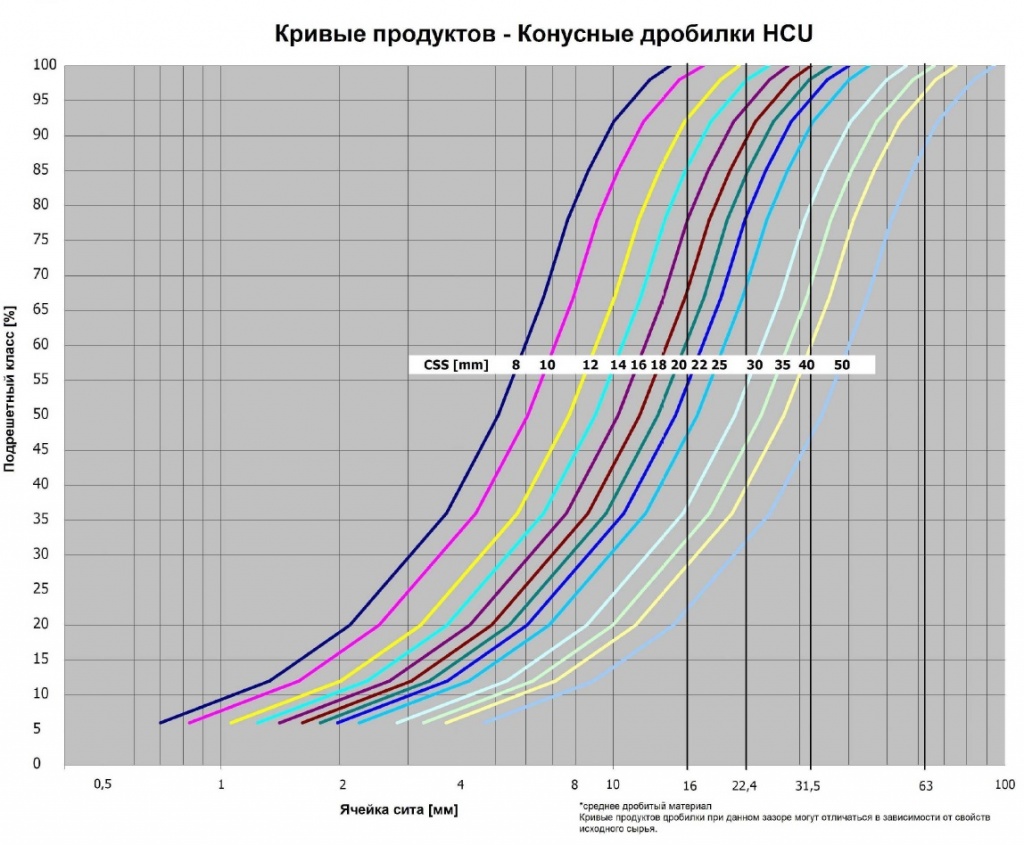

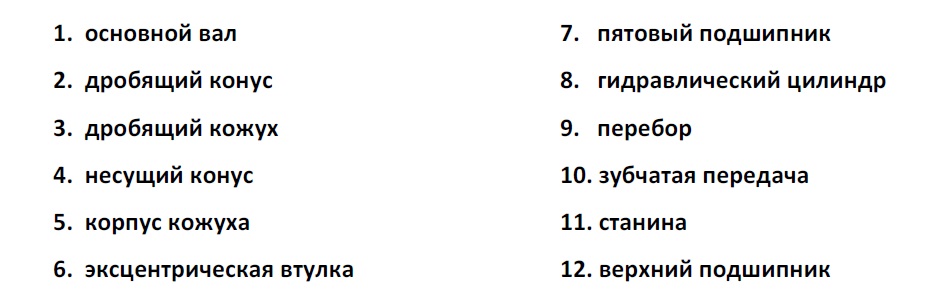

Общие конструктивные характеристики типа HCU
![](/images/catalog/dbb3eaa1c5471fa6881094d9d1fca9ad.jpg)
![](/images/catalog/62c1819347624d5f1ef79552df2a0bf4.jpg)
![](/images/catalog/dcb49daaca3b6dd995a6aa6088dc06aa.jpg)

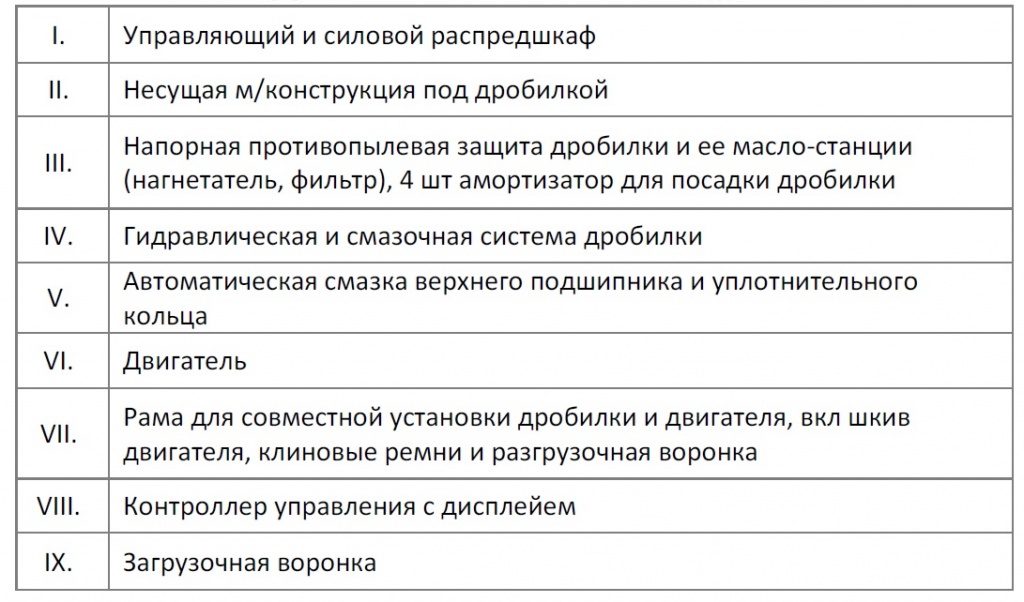

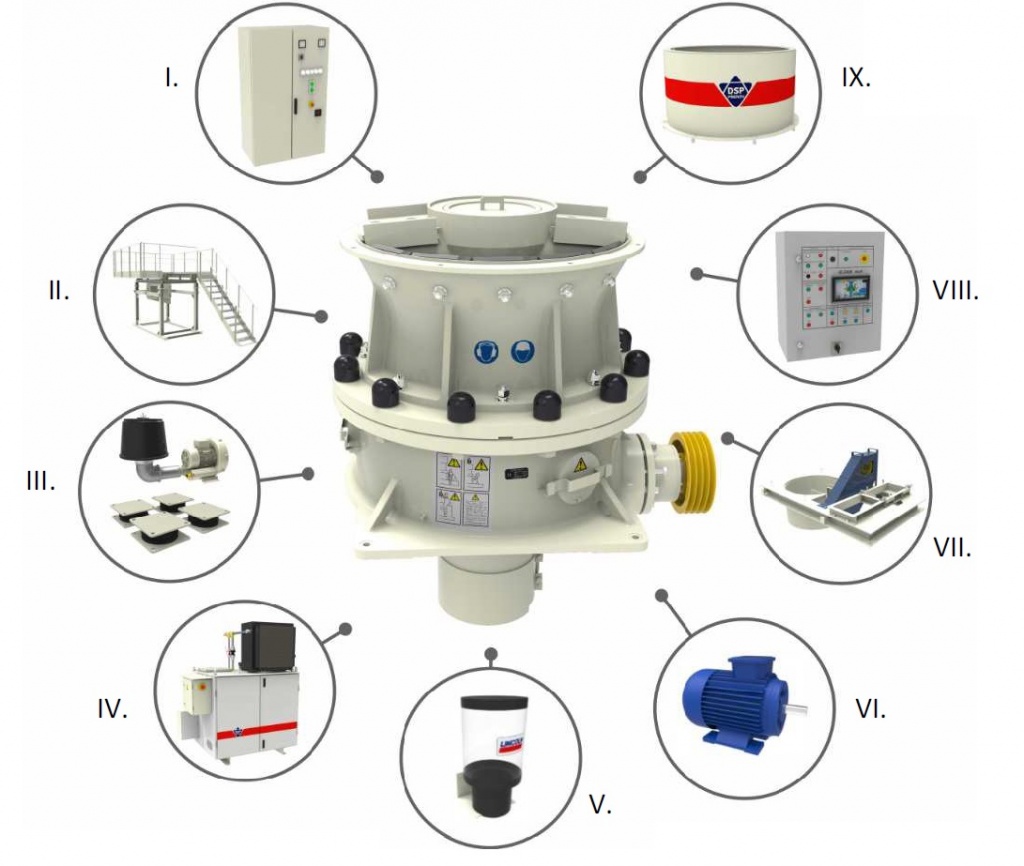

Оснастка конусной дробилки HCU
![](/images/catalog/322b2e10c529a506d4a77c593dbbf378.jpg)
![](/images/catalog/c94e3bdd2f8cb5ed2c3f4eba29cf9a8a.jpg)

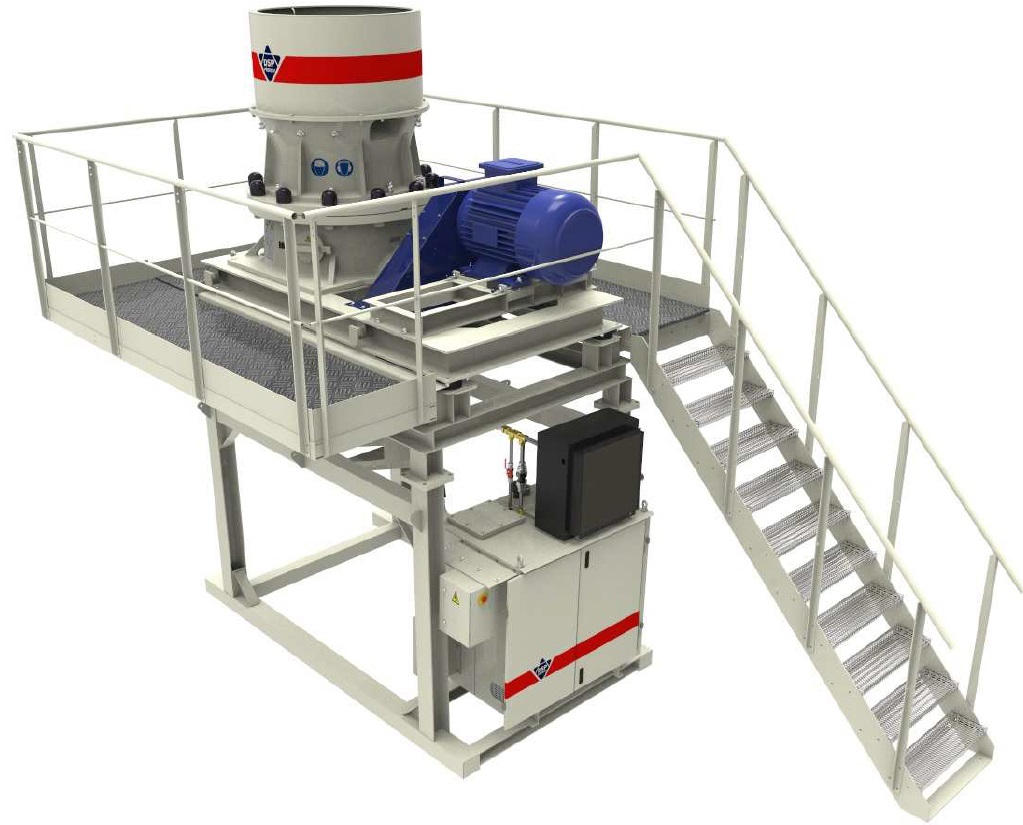

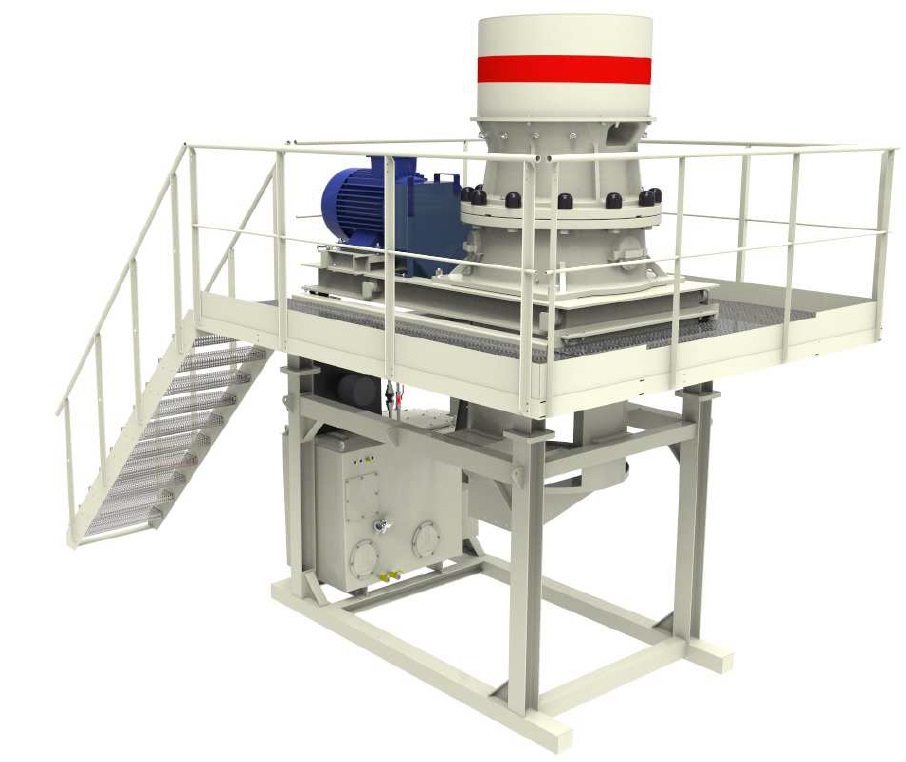

Узел конусной дробилки укомплектованный опорной конструкцией и площадками
![](/images/catalog/8b8a26524d088f7c97bc7e62f8f22abc.jpg)
![](/images/catalog/baa9350a748920b4c9483e13c6161b45.jpg)
